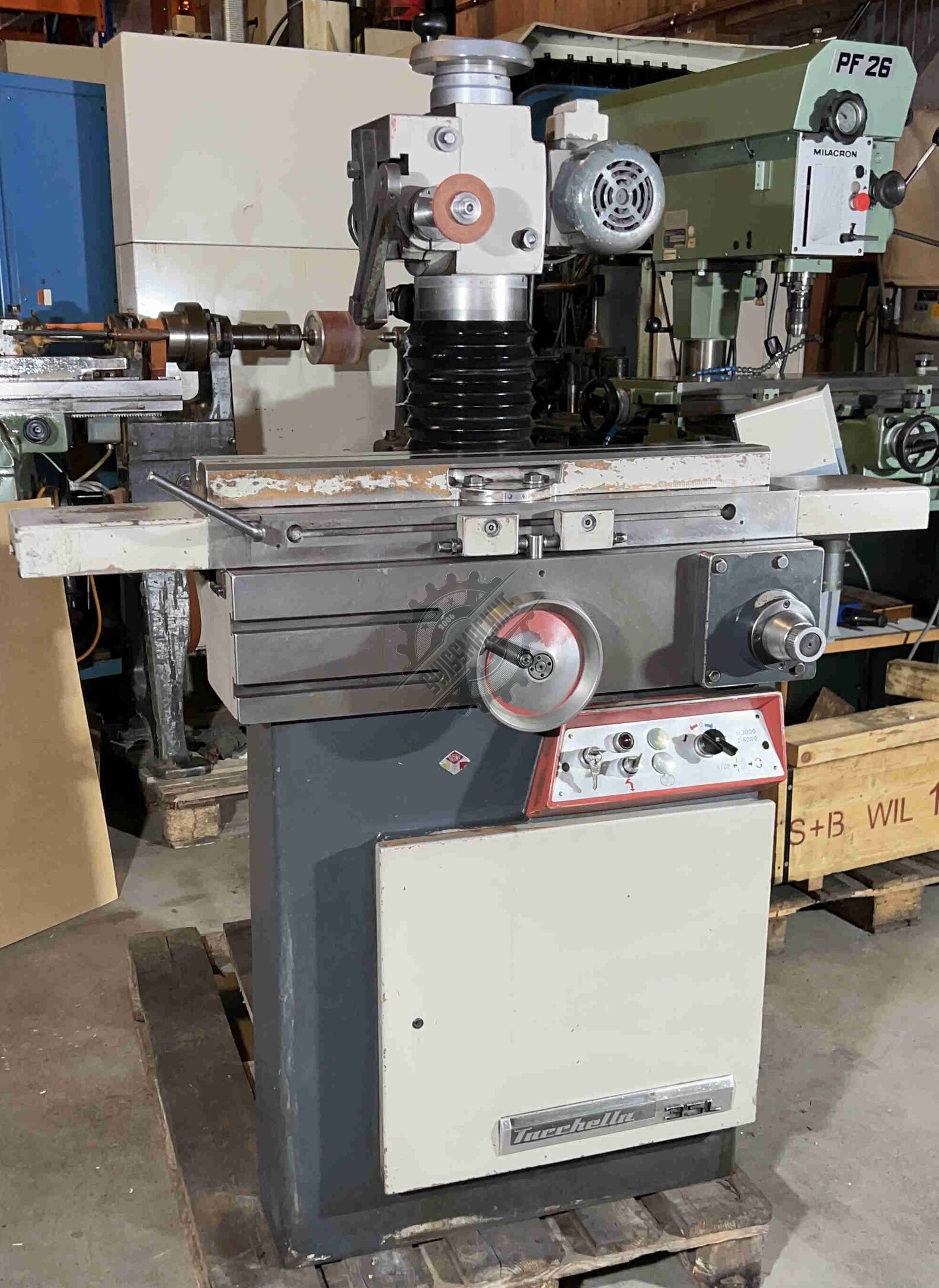

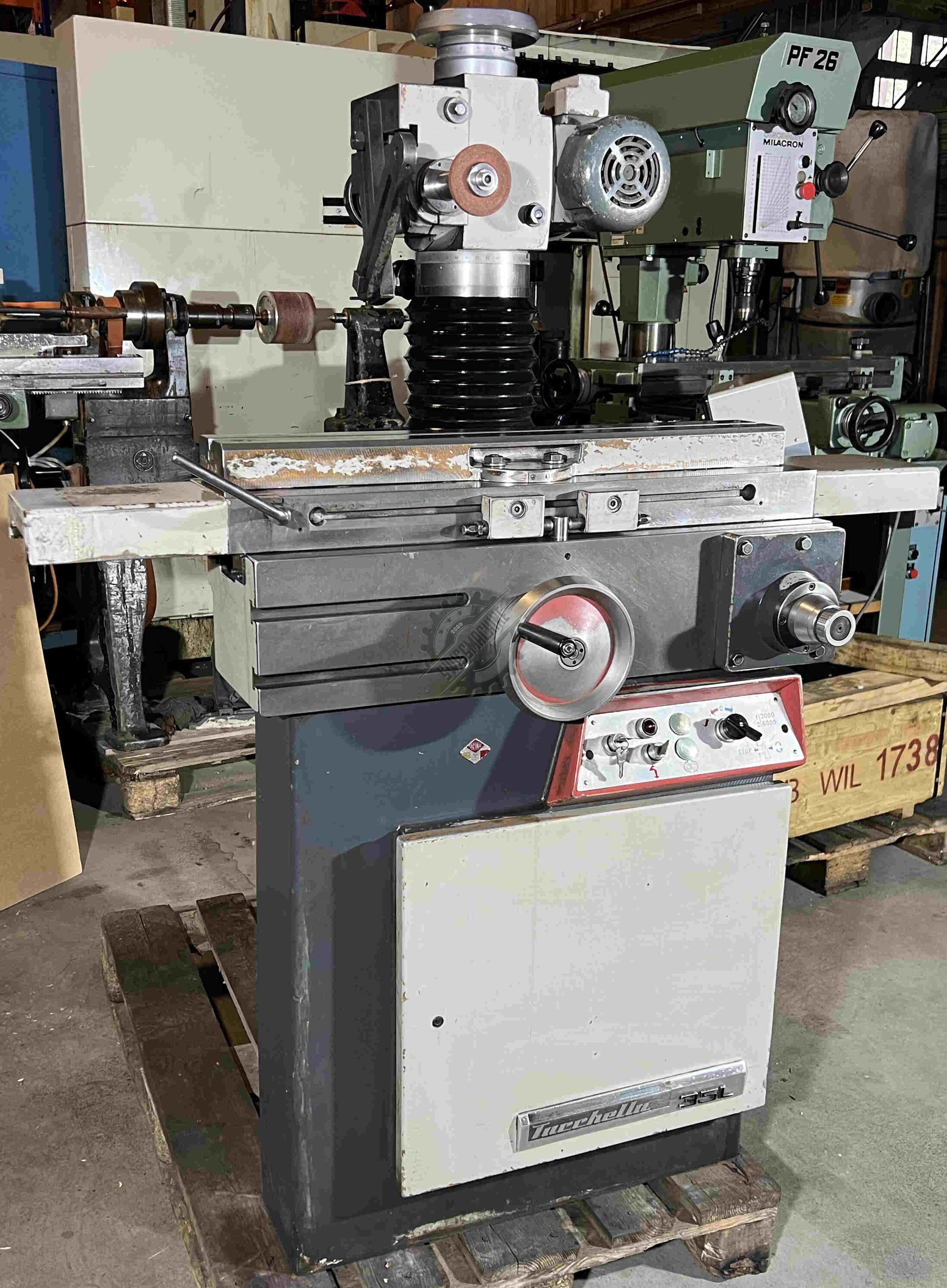

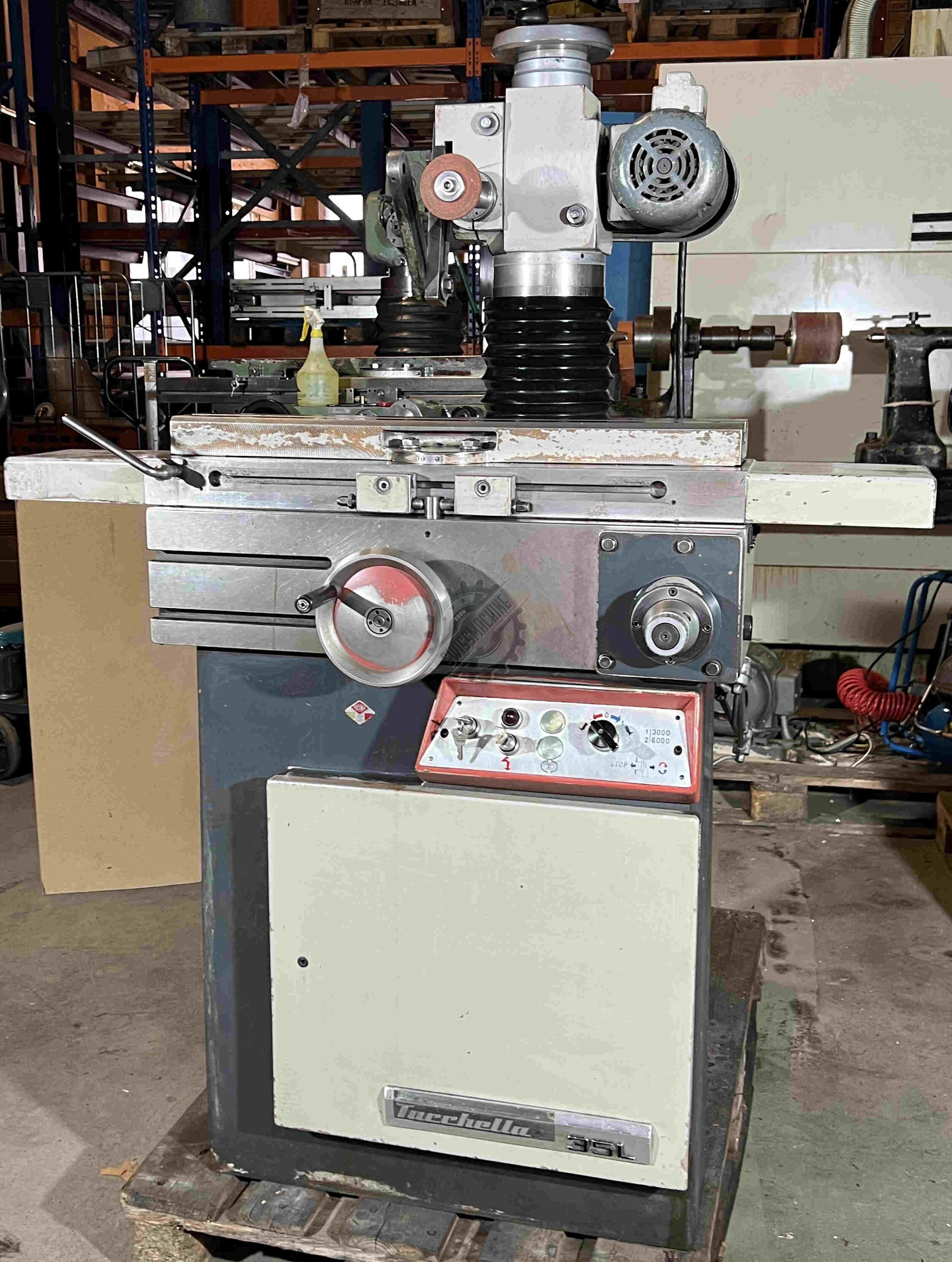

Tacchella 35 L

Maschine-Nr. :1112

TECHNISCHE DATEN

Max. Schleifdurchmesser zwischen den Spitzen...... 200 mm

Max. Spitzenweite…. 500 mm

Max. Abstand zwischen Werkstück- spindelstock und Reitstockspitze. 435 mm

Max. Länge beim Zylinderschleifen. 325 mm

Länge x Breite des Tisches...... 740 x 100 mm

Max. Längs hub des Tisches...... 350 mm

Schwenkbereich des Obertisches.... 360°

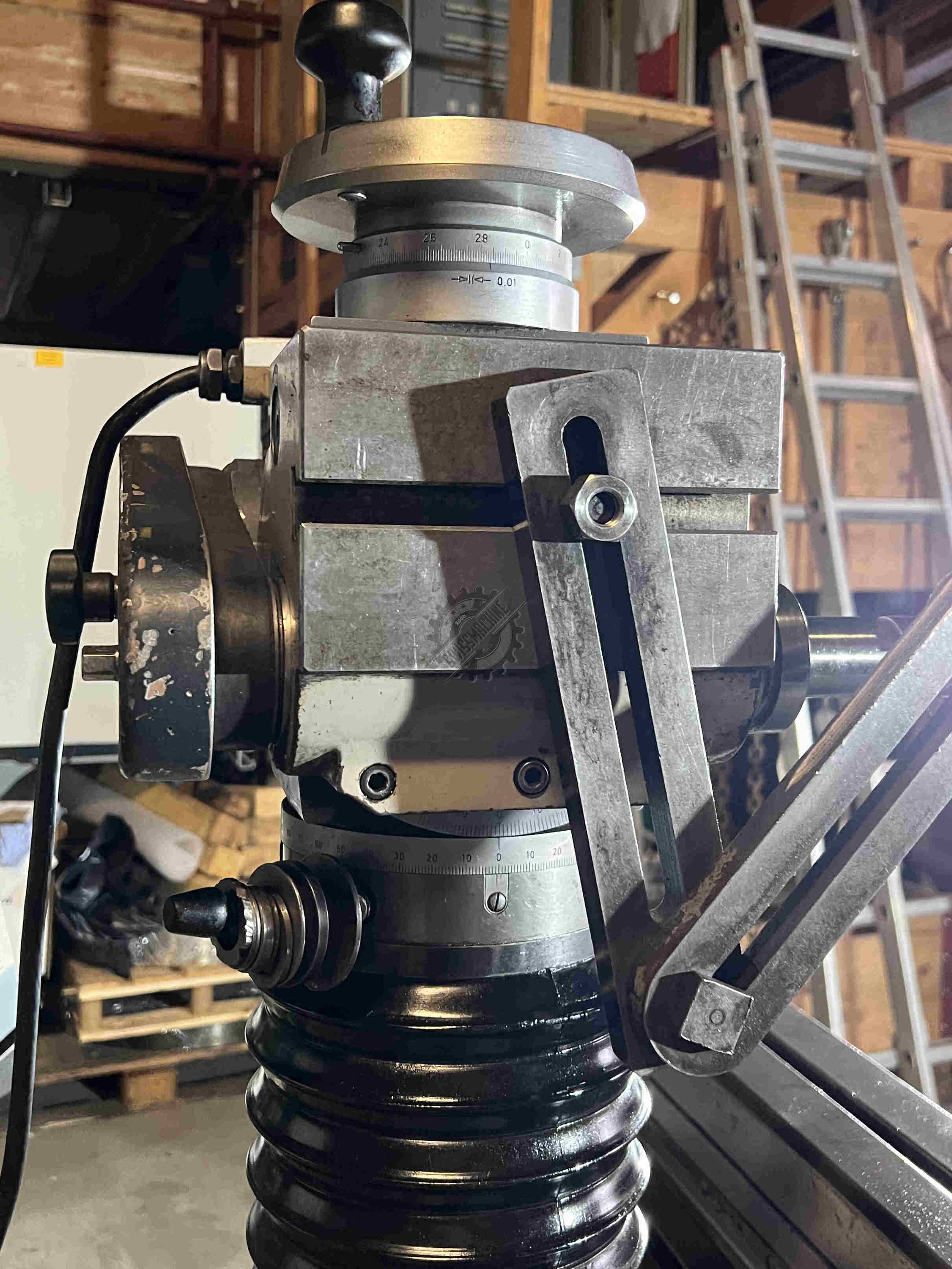

Max. Senkrechtzustellung des Schleif Kopfs…. 215 mm

Max; Querzustellung des Schleif- Kopfs........ 200 mm

Schleifkopf drehbar um............ 360° mm

Neigung des Schleifkopfes.........± 20°

Leistung des Schleifspindelmotors. PS 0,75/1

Max. Durchmesser der Schleifscheibe 150

Schleifspindel-Drehzahlen...... 3000/6000 U/min

Schleifspindel-Drehzahlen für Schnelllauf... ...... 11000/22000 U/min

Universal-Werkstickspindelstock mit Morsekegel…. 4

Drehzahlen vom angetriebenen Werk- stückspindelstock.... 180/250/325

Antriebsmotor des Werkstückspindel- Kopfs.... 0,15 PS

Nettogewicht der Maschine ohne Zubehör. 700 Kg.
